デジタル簡易無線データ伝送装置

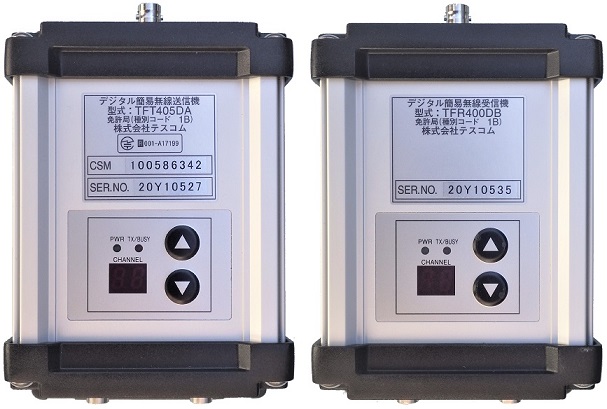

TFT405DA型デジタル簡易無線送信機(送信専用)
TFR400DB型デジタル簡易無線受信機(受信専用)

特 徴

・無線設備規則第54 条第2 号に規定される無線局種別コード:1B(免許局)の400MHz帯デジタル簡易無線装置

・π/4シフトQPSKにて実効速度9600bpsを実現、今までのボトルネックを解消

・独自開発アルゴリズムにより、汎用1チップCPU構成で低消費電力を実現

・簡易無線局開設の免許申請が必要(無線従事者資格は不要)

・RTK-GPS測量器用、テレメーター用、長距離データー伝送用

・接続部にはワンタッチ式金属コネクタを採用

・そのまま屋外に設置可能なIP45に準拠の防塵、防雨構造

機 能

・送信出力は1W/5Wに切替可能

・本装置はデーター伝送専用で、1:1あるいは1:nの構成にて使用可能

・本装置のインターフェースはRS232Cレベルで入出力されており、外部付加装置との接続が容易

・本装置のチャンネルは、アップ・ダウンスイッチで切替可能、設定チャンネルを表示

・受信機は「TFR400DB型デジタル簡易無線受信機」をご使用ください

価 格

・価格:別途お見積もり

・発売開始日:限定発売中

<a href="#" class="basic_b_green">→カタログダウンロード</a>

概要仕様

・TFT405DA型デジタル簡易無線送信機

一般定格

通信方式 SCPC による1 周波単向通信方式
伝送内容 データー信号の送信
電波形式 G1D
変調方式 π/4 シフトQPSK 変調方式
無線区間伝送速度 9,600bps
周波数範囲 467.000~467.400MHz
チャネル間隔 6.25kHz
周波数切換方式

手動によるチャンネル切換方式で1波固定

空中線インピーダンス 公称50Ω(不平衡)
使用温度範囲 -10℃~+50℃
電源電圧 DC9~30V -接地
消費電流

送信時  5W    24W以下

       1W     8W以下

外形寸法  134(H)× 106.3(W)× 62(D) (公差±2mm:但し、突起物含まず)
重量  1.2kg以下(但し、付属品除く)

送信部

送信出力

5W/1W(+20%,-50%以内)

発振方式 温度補償水晶発振制御シンセサイザ方式
周波数許容偏差 ±0.9×10-6 以内
占有周波数帯幅 5.8kHz以下
隣接チャネル漏洩電力比 45dB以上
スプリアス発射の強度 2.5μW以下(1W 時は25μW以下)

技術基準適合証明

「工事設計認証」取得品
